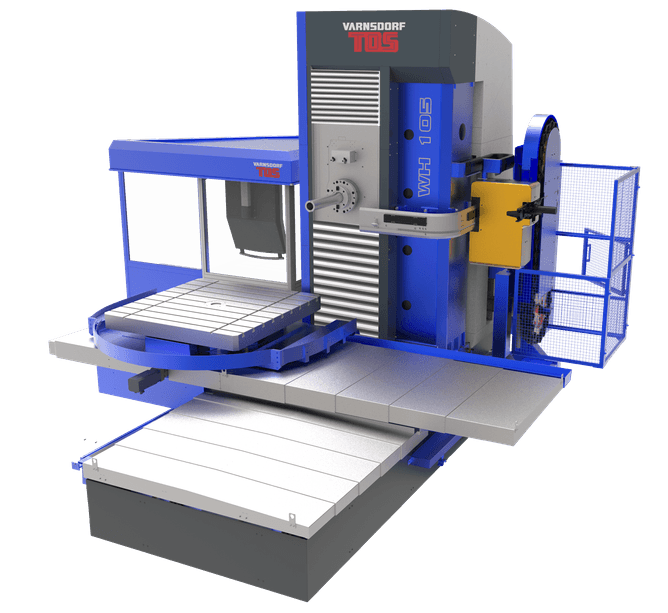

Horizontal-Fräs- und Bohrwerk WH 105 Moderne, leistungsfähige, stetig gesteuerte Werkzeugmaschine. Hohe Schnittparameter und breiter Komfort der technologischen Funktionen prädestinieren diese Maschine für die Anwendung auch sehr anspruchsvoller technologischer Operationen. Die stetige Steuerung der Koordinaten X, Y, Z und W und der positionierbare Drehtisch schaffen die Bedingungen für den universellen Einsatz. Sie findet Anwendung bei der Bearbeitung kastenartiger Teile von mehreren Seiten, jedoch auch bei der Bearbeitung von Formen und anderer von der Form her komplizierter Werkstücke.

Es ist möglich, die Maschine durch eine Reihe von zusätzlichen technologischen Einrichtungen zu ergänzen, welche die technologischen Möglichkeiten der Maschine beträchtlich erweitern.

Detaillierte technische Parameter anzeigen

KOMPAKTE UND MODERNE KONSTRUKTION
WERKSTÜCKE BIS 4 TONNEN
MÖGLICHKEIT DER ANWENDUNG EINES FRÄSKOPFES

MASCHINENKONFIGURATIONEN

Grundausführung mit Werkstückspindeldurchmesser von 105 mm
Ausführung mit automatischem Werkzeugwechsel
Spindelkasten „N“ – geeignet für leistungsfähige Kraftbearbeitung
Spindelkasten „R“ – geeignet besonders für leistungsfähige Bearbeitung
Spindelkasten „R4“ – Schnelllauf-Spindelkastenausführung mit Drehzahl bis 4 000 U/min
Arbeitstisch mit einer Tragfähigkeit von 3 oder 5 Tonnen

Zusammenfassung einzigartiger technischer Lösungen und Sonderfunktionen

Auftragsmanager

Die Funktion Job-Management stellt die Übersicht über die Arbeitsaufträge sowie die Übersicht über die Operationen direkt auf der Bedientafel der Werkzeugmaschine dar, die mit dem Firmensystem ERP (einschließlich der Desktop-Anwendung bei Meistern in der Produktionshalle) verbunden ist.

Ferndiagnose

Das technische Mittel unserer Dienstleistung ist die Möglichkeit des Internet-Fernanschlusses an die Maschine beim Kunden (in der Firma verfügen wir über die entsprechende Software und nach der Freigabe der Dienstleistung auf der Seite des Kunden sind wir in der Lage, die Fernverbindung mit der Maschine aufzunehmen).

TOScontrol

TOScontrol Komplex von Anwendungen und Funktionen für die fortgeschrittene Verwaltung der Maschine.

Arbeitsraumüberwachung

Das System ermöglicht, das Bild von einer Kamera oder von mehreren Kameras auf dem Bildschirm der Bedientafel der Maschine darzustellen.

Auswuchten des Spindelkastens

Auf Maschinen TOS Varnsdorf wird das Spindelkastengewicht (je nach dem Typ der Maschine) durch ein Gegengewicht im Inneren des Ständers oder durch ein hydromechanisches System ausgeglichen.

Erhöhung der Spindelpräzision

Diese Funktion ermöglicht, die Wärmedehnung der Werkstückspindel zu kompensieren, welche durch die Änderung der Spindeltemperatur bei der langfristigen Belastung und bei der Änderung der Umgebungstemperatur verursacht wird.

Integriertes Metrologiesystem

Integration eines Metrologiesystems (3D-Koordinatenmessgerät) mit der Berührungssonde in die Werkzeugmaschine, dank dessen die Präzisionsmessung der Werkstücke direkt an der Maschine möglich ist.
