Fräsköpfe
HUIL 50
Der automatisch indexierte Universal-Fräskopf HUIL 50 basiert auf dem gleichen Konzept wie der Fräskopf HUI 50. Diese Kopfausführung
hat jedoch eine genauere Positionierung und ermöglicht die Verwendung einer wesentlich höheren Drehzahl. Der Kopf ist mit Kühlkanälen zur Sicherstellung der gleichmäßigen Kühlung ausgerüstet.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 5 000
- Leistung (kW): 25
- Moment (Nm): 1 000
- Gewicht (kg): 600
- Positionierung: Index 1°
HUI 50
Der Fräskopf HUI 50 wird in beiden Ebenen je 2,5° automatisch indexiert und ermöglicht so eine höhere Effektivität bei der Indexierung der Spindel des Kopfes gegenüber dem orthogonalen Koordinatensystem der Maschine.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3 000
- Leistung (kW): 32
- Moment (Nm): 1 000
- Gewicht (kg): 440
- Positionierung: Index 2,5°

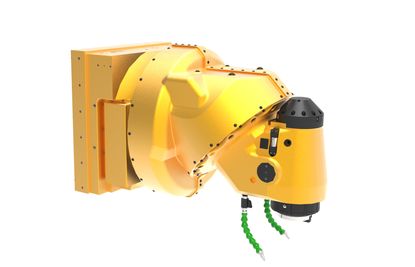

HUF 50
Der stetig positionierte Kopf HUF 50 besteht aus drei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung. Die Positionierung
der einstellbaren Kopfteile wird von der Rotationsbewegung der Maschinenspindel abgeleitet. Die kontinuierliche Positionierung wird durch Servomotoren, die die Drehung durch Hirth-Verzahnung und den resultierenden Schritt von 0,001° in beiden Achsen A und C ermöglichen, sichergestellt.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3 000
- Leistung (kW): 32
- Moment (Nm): 1 000
- Gewicht (kg): 610
- Positionierung: Index 0,001°
HUIT 50
Der automatisch indexierte Universal-Fräskopf HUIT 50 basiert auf dem gleichen Konzept wie der Fräskopf HUIL 50.
Diese Kopfausführung ist jedoch wesentlich leistungsfähiger und hat ein höheres Drehmoment.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 4 000
- Leistung (kW): 35
- Moment (Nm): 1 400
- Gewicht (kg): 710
- Positionierung: Index 1°
HUFT 50
Der stetig positionierte Universal-Fräskopf HUFT 50 basiert auf dem gleichen Konzept wie der Fräskopf HUF 50.
Diese Kopfausführung ist jedoch wesentlich leistungsfähiger und hat ein höheres Drehmoment. Der Kopf ist mit Kühlkanälen ausgerüstet, welche seine gleichmäßige Kühlung sicherstellen.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 4 000
- Leistung (kW): 35
- Moment (Nm): 1 400
- Gewicht (kg): 850
- Positionierung: Index 0.001°
HOI 50
Der automatisch indexierte Orthogonal-Fräskopf HOI 50 besteht aus drei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung in den Achsen A und C für das Erreichen der notwendigen allgemeinen Position der Werkstückspindel des Kopfes.
Die Positionierung von Rotationsteilen ist durch den mechanischen Antrieb von der Maschinenspindel gesichert und ermöglicht die Positionierung +180° in der C-Achse, +120° in der A-Achse.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3 500
- Leistung (kW): 37
- Moment (Nm): 1 200
- Gewicht (kg): 1 100
- Positionierung: Index 1°

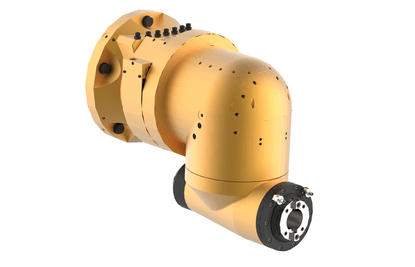

HOIL 50
Der automatisch indexierte Orthogonal-Fräskopf HOIL 50 basiert auf dem gleichen Konzept wie der Fräskopf HOI 50. Allerdings ist diese Kopfkonstruktion deutlich leichter, da das Gewicht des Kopfes um mehr als die Hälfte reduziert ist.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3 500
- Leistung (kW): 25
- Moment (Nm): 1 000
- Gewicht (kg): 450
- Positionierung: Index 1°
HOIT 50
Der automatisch indexierte Orthogonal-Fräskopf HOIT 50 basiert auf dem gleichen Konzept wie der Fräskopf HOI 50. Diese Kopfausführung ist jedoch wesentlich leistungsfähiger und hat ein höheres Drehmoment. Der Kopf ist speziell für hydrostatische Maschinen ausgelegt.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 2 000
- Leistung (kW): 50
- Moment (Nm): 2 500
- Gewicht (kg): 1 100
- Positionierung: Index 1°
HV/V
Der Kopf besteht aus drei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung in den Achsen A und C. Die gegenseitige Bewegung dieser Teile wird durch selbständige Servoantriebe sichergestellt, die sowohl die kontinuierliche Positionierung im vollen Drehbereich als auch die kontinuierliche Bewegung beider Achsen bei der Bearbeitung ermöglichen.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3 500
- Leistung (kW): 22
- Moment (Nm): 500
- Gewicht (kg): 800
- Positionierung: kontinuierlich
HPFL 50
Der Kopf besteht aus drei kompakt verbundenen Grundteilen, wobei zwei Teile fest verbunden sind und ein Teil in der A-Achse drehbar gelagert ist. Die Bewegung dieses Teils erfolgt durch selbstständige Servoantriebe, welche die kontinuierliche Steuerung im gesamten Drehbereich sowie die kontinuierliche Bewegung der A-Achse bei der Bearbeitung ermöglichen.
- Anzahl der Achsen: 1
- Drehzahl (U/min): 5 000
- Leistung (kW): 20
- Moment (Nm): 1 000
- Gewicht (kg): 550
- Positionierung: kontinuierlich
HPI 50
Der Kopf besteht aus zwei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung für das Erreichen der notwendigen Position der Werkstückspindel. Die Positionierung des Rotationsteils ist durch mechanischen Antrieb vom Maschinenspindelkasten gesichert und ermöglicht die Positionierung ±185°.
- Anzahl der Achsen: 1
- Drehzahl (U/min): 3 500
- Leistung (kW): 37
- Moment (Nm): 1 200
- Gewicht (kg): 600
- Positionierung: Index 1°
HPR 50
Der rechtwinklige manuelle Kopf HPR 50 besteht aus zwei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung zur Erreichung der benötigten Position der Werkstückspindel des Kopfes.
Die Einstellwinkel haben das Inkrement von 0,1° an den umlaufenden Skalen mit Nonius.
- Anzahl der Achsen: 1
- Drehzahl (U/min): 3000
- Leistung (kW): 25
- Moment (Nm): 1 200
- Positionierung: Manuell
- Gewicht (kg): 200
HUR 50
Der manuell positionierte Universal-Fräskopf HUR 50 besteht aus drei kompakt verbundenen Grundteilen mit der Möglichkeit ihrer gegenseitigen Verdrehung zur Erreichung der benötigten allgemeinen Position der Werkstückspindel des Kopfes. Die Einstellwinkel lassen sich mit dem Inkrement 0,1° auf den mit Nonius ausgestatteten umlaufenden Skalen ablesen. Für die Einstellung der Kopfteile in insgesamt 8 Grundpositionen (in der senkrechten Teilungsebene 4 x 90°, in der schiefen Teilungsebene 2 x 180° – es werden Einstellstifte verwendet).
- Anzahl der Achsen: 2
- Drehzahl (U/min): 3000
- Leistung (kW): 20
- Moment (Nm): 1000
- Positionierung: Manuell
- Gewicht (kg):: 300
UFP-40/50
Dient als Zubehör zu den Maschinen WH 10 und WHN 13. Er ist für die Bearbeitung unterschiedlich geneigter Oberflächen parallel zu einer der Hauptachsen der Maschine geeignet. Manuelle Aufnahme des Werkzeuges sowie des Fräsapparats auf der Maschine.
- Anzahl der Achsen: 2
- Drehzahl (U/min): 600
- Leistung (kW): 10
- Moment (Nm): 1 000
- Positionierung: Manuell
- Gewicht (kg): 200
