Głowice frezarskie

Uniwersalna automatyczne indeksowana głowica frezerska HUIL 50 jest oparta na takiej samej koncepcji, jak głowica frezerska HUI 50. Ta wersja głowicy
ma jednak dokładniejsze pozycjonowanie i umożliwia użycie znacznie wyższych obrotów. Głowica posiada kanaliki chłodzące dla zapewnienia jej równomiernego chłodzenia.

• liczba osi: 2
• obroty (obr./min): 5 000
• moc (kW): 25
• moment (Nm): 1 000
• masa (kg): 600
• pozycjonowanie: indeks 1°

Głowica frezarska HUI 50 jest automatycznie indeksowana w obu płaszczyznach co 2,5°, dzięki czemu umożliwia uzyskanie wyższej efektywności obrotu wrzeciona w stosunku do ortogonalnego układu współrzędnych obrabiarki.

• liczba osi: 2
• obroty (obr./min): 3 000
• moc (kW): 32
• moment (Nm): 1 000
• masa (kg): 440
• pozycjonowanie: indeks 2,5°

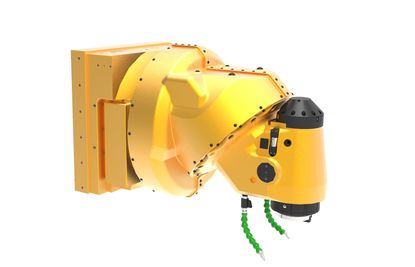

Uniwersalna ciągle pozycjonowana głowica HUF 50 składa się z trzech kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu. Pozycjonowanie
nastawnych części głowicy jest sprzężone z ruchem rotacyjnym wrzeciona obrabiarki. Ciągłe pozycjonowanie jest zapewnione z pomocą serwomotorów, które umożliwiają obrót uzębienia Hirth i następny krok co 0,001° w obu osiach A, C.

• liczba osi: 2
• obroty (obr./min): 3 000
• moc (kW): 32
• moment (Nm): 1 000
• masa (kg): 610
• pozycjonowanie: indeks 0,001°

Uniwersalna automatyczne indeksowana głowica frezarska HUIT 50 jest oparta na takiej samej koncepcji, jak głowica frezarska HUIL 50.
Ta wersja głowicy jest jednak znacznie bardziej wydajna i ma wyższy moment skręcający.

• liczba osi: 2
• obroty (obr./min): 4 000
• moc (kW): 35
• moment (Nm): 1 400
• masa (kg): 710
• pozycjonowanie: indeks 1°

Uniwersalna ciągle pozycjonowana głowica frezarska HUFT 50 jest oparta na takiej samej koncepcji, jak głowica frezarska HUF 50.
Ta wersja głowicy jest jednak znacznie bardziej wydajna i ma wyższy moment skręcający. Głowica posiada kanaliki chłodzące, które zapewniają jej równomierne chłodzenie.

• liczba osi: 2
• obroty (obr./min): 4 000
• moc (kW): 35
• moment (Nm): 1 400
• masa (kg): 850
• pozycjonowanie: indeks 0.001°

Ortogonalna automatycznie indeksowana głowica frezerska HOI 50 składa się z trzech kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu w osiach A i C dla uzyskania potrzebnej ogólnej pozycji wrzeciona roboczego głowicy.
Pozycjonowanie obrotowych części zapewnia napęd mechaniczny od wrzeciona obrabiarki i umożliwia pozycjonowanie ±180° w osi C, ±120° w osi A.

• liczba osi: 2
• obroty (obr./min): 3 500
• moc (kW): 37
• moment (Nm): 1 200
• masa (kg): 1 100
• pozycjonowanie: indeks 1°

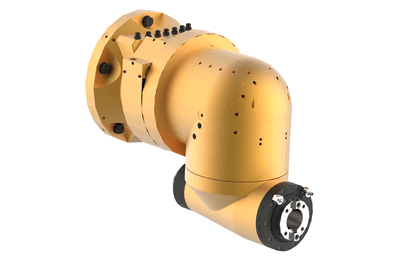

Ortogonalna automatycznie indeksowana głowica frezerska HOIL 50 jest oparta na takiej samej koncepcji, jak głowica frezerska HOI 50. Ta wersja głowicy jest jednak wyraźnie lżejsza, o masie głowicy obniżonej o ponad połowę.

• liczba osi: 2
• obroty (obr./min): 3 500
• moc (kW): 25
• moment (Nm): 1 000
• masa (kg): 450
• pozycjonowanie: indeks 1°

Ortogonalna automatycznie indeksowana głowica frezerska HOIT 50 jest oparta na takiej samej koncepcji, jak głowica frezerska HOI 50. Ta wersja głowicy jest jednak znacznie bardziej wydajna i ma wyższy moment skręcający. Głowica jest przeznaczona w szczególności do obrabiarek hydrostatycznych.

• liczba osi: 2
• obroty (obr./min): 2 000
• moc (kW): 50
• moment (Nm): 2 500
• masa (kg): 1 100
• pozycjonowanie: indeks 1°

Głowica składa się z trzech kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu w osiach A i C. Wzajemny ruch tych części zapewniają samodzielne serwonapędy, które umożliwiają ciągłe pozycjonowanie w pełnym zakresie obrotu i płynny ruch obu osi podczas obróbki.

• liczba osi: 2
• obroty (obr./min): 3 500
• moc (kW): 22
• moment (Nm): 500
• masa (kg): 800
• pozycjonowanie: ciągłe

Głowica składa się z trzech kompaktowo połączonych podstawowych części, z których dwie są połączone na stałe a jedna jest obrotowa w osi A. Ruch tej części zapewniają samodzielne serwonapędy, które umożliwiają ciągłe sterowanie w pełnym zakresie obrotu i płynny ruch osi A podczas obróbki.

• liczba osi: 1
• obroty (obr./min): 5 000
• moc (kW): 20
• moment (Nm): 1 000
• masa (kg): 550
• pozycjonowanie: ciągłe

Głowica składa się z dwóch kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu dla uzyskania potrzebnej pozycji wrzeciona roboczego głowicy. Pozycjonowanie obrotowej części zapewnia napęd mechaniczny od wrzeciona obrabiarki i umożliwia pozycjonowanie ±185°.

• liczba osi: 1
• obroty (obr./min): 3 500
• moc (kW): 37
• moment (Nm): 1 200
• masa (kg): 600
• pozycjonowanie: indeks 1°

Głowica prostokątna ręczna HPR 50 składa się z dwóch kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu dla uzyskania potrzebnej pozycji wrzeciona roboczego głowicy.

Kąty nastawienia mają przyrost 0,1° na obwodowych podziałkach z noniuszem.

• liczba osi: 1
• obroty (obr./min): 3000
• moc (kW): 25
• moment (Nm): 1 200
• pozycjonowanie: ręczne
• masa (kg): 200

Głowica frezarska uniwersalna ręcznie pozycjonowana HUR 50 składa się z trzech kompaktowo połączonych podstawowych części z możliwością ich wzajemnego obrotu dla uzyskania potrzebnej ogólnej pozycji wrzeciona roboczego głowicy. Kąty nastawienia można odczytywać z inkrementem 0,1° na obwodowych podziałkach z noniuszem. Dla ustawienia części głowicy we w sumie 8 podstawowych pozycjach (w pionowej płaszczyźnie podziałowej 4x90°, w pochyłej płaszczyźnie podziałowej 2x180° - są użyte kołki pozycjonujące).

• liczba osi: 2
• obroty (obr./min): 3000
• moc (kW): 20
• moment (NM): 1000
• pozycjonowanie: ręczne
• masa (kg): 300

Służy jako wyposażenie dodatkowe do obrabiarek WH 10 i WHN 13. Jest przeznaczony do obróbki różnie nachylonych powierzchni równoległych do jednej z głównych osi obrabiarki. Ręczne umocowanie narzędzia i przyrządu frezerskiego na obrabiarce.

• liczba osi: 2
• obroty (obr./min): 600
• moc (kW): 10
• moment (Nm): 1 000
• pozycjonowanie: ręczne
• masa (kg): 200
