Frézovací hlavy

Univerzální automaticky indexovaná frézovací hlava HUIL 50 je založena na stejné koncepci jako frézovací hlava HUI 50. Toto provedení hlavy
má však přesnější polohování a umožňuje použít podstatně vyšší otáčky. Hlava je vybavena chladicími kanály pro zajištění jejího rovnoměrného chlazení.

• počet os: 2
• otáčky (ot/min): 5 000
• výkon (kW): 25
• moment (Nm): 1 000
• hmotnost (kg): 600
• polohování: index 1°

Frézovací hlava HUI 50 je automaticky indexovaná v obou rovinách po 2,5° a umožňuje tak vyšší efektivitu při natáčení vřetena hlavy vůči ortogonálnímu souřadnému systému stroje.

• počet os: 2
• otáčky (ot/min): 3 000
• výkon (kW): 32
• moment (Nm): 1 000
• hmotnost (kg): 440
• polohování: index 2,5°

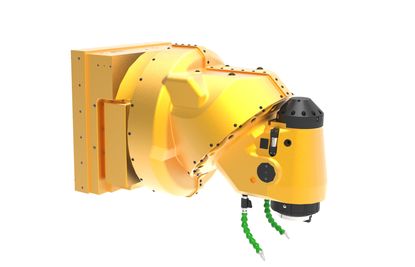

Univerzální souvisle polohovaná hlava HUF 50 sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení. Polohování
stavitelných částí hlavy je odvozeno od rotačního pohybu vřetena stroje. Souvislé polohování je zajištěno pomocí servomotorů, které umožňují natočení hirthového ozubení a následný krok po 0,001° v obou osách A, C.

• počet os: 2
• otáčky (ot/min): 3 000
• výkon (kW): 32
• moment (Nm): 1 000
• hmotnost (kg): 610
• polohování: index 0,001°

Univerzální automaticky indexovaná frézovací hlava HUIT 50 je založena na stejné koncepci jako frézovací hlava HUIL 50.
Toto provedení hlavy je však podstatně výkonnější a má vyšší krouticí moment.

• počet os: 2
• otáčky (ot/min): 4 000
• výkon (kW): 35
• moment (Nm): 1 400
• hmotnost (kg): 710
• polohování: index 1°

Univerzální souvisle polohovaná frézovací hlava HUFT 50 je založena na stejné koncepci jako frézovací hlava HUF 50.
Toto provedení hlavy je však podstatně výkonnější a má vyšší krouticí moment. Hlava je vybavena chladicími kanálky, které zajišťují její rovnoměrné chlazení.

• počet os: 2
• otáčky (ot/min): 4 000
• výkon (kW): 35
• moment (Nm): 1 400
• hmotnost (kg): 850
• polohování: index 0.001°

Ortogonální automaticky indexovaná frézovací hlava HOI 50 sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení v osách A a C pro dosažení potřebné obecné polohy pracovního vřetena hlavy.
Polohování otočných částí je zajištěno mechanickým náhonem od vřetena stroje a umožňuje polohování ±180° v ose C, ±120° v ose A.

• počet os: 2
• otáčky (ot/min): 3 500
• výkon (kW): 37
• moment (Nm): 1 200
• hmotnost (kg): 1 100
• polohování: index 1°

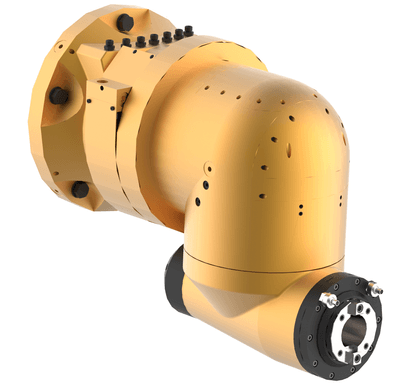

Ortogonální automaticky indexovaná frézovací hlava HOIL 50 je založena na stejné koncepci jako frézovací hlava HOI 50. Toto provedení hlavy je však výrazně lehčí, s hmotností hlavy sníženou více než o polovinu.

• počet os: 2
• otáčky (ot/min): 3 500
• výkon (kW): 25
• moment (Nm): 1 000
• hmotnost (kg): 450
• polohování: index 1°

Ortogonální automaticky indexovaná frézovací hlava HOIT 50 je založena na stejné koncepci jako frézovací hlava HOI 50. Toto provedení hlavy je však podstatně výkonnější a má vyšší krouticí moment. Hlava je navržena zejména pro hydrostatické stroje.

• počet os: 2
• otáčky (ot/min): 2 000
• výkon (kW): 50
• moment (Nm): 2 500
• hmotnost (kg): 1 100
• polohování: index 1°

Hlava sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení v osách A a C. Vzájemný pohyb těchto částí je zajištěn samostatnými servopohony, které umožňují souvislé polohování v plném rozsahu natáčení i plynulý pohyb obou os při obrábění.

• počet os: 2
• otáčky (ot/min): 3 500
• výkon (kW): 22
• moment (Nm): 500
• hmotnost (kg): 800
• polohování: souvislé

Hlava sestává ze tří kompaktně spojených základních částí, kde dvě části jsou spojeny napevno a jedna část je otočná v ose A. Pohyb této části je zajištěn samostatnými servopohony, které umožňují souvislé řízení v plném rozsahu natáčení i plynulý pohyb osy A při obrábění.

• počet os: 1
• otáčky (ot/min): 5 000
• výkon (kW): 20
• moment (Nm): 1 000
• hmotnost (kg): 550
• polohování: souvislé

Hlava sestává ze dvou kompaktně spojených základních částí s možností jejich vzájemného natáčení pro dosažení potřebné polohy pracovního vřetena hlavy. Polohování otočné části je zajištěno mechanickým náhonem od vřetena stroje a umožňuje polohování ±185°.

• počet os: 1
• otáčky (ot/min): 3 500
• výkon (kW): 37
• moment (Nm): 1 200
• hmotnost (kg): 600
• polohování: index 1°

Hlava pravoúhlá ruční HPR 50 sestává ze dvou kompaktně spojených základních částí s možností jejich vzájemného natáčení pro dosažení potřebné polohy pracovního vřetena hlavy.

Úhly nastavení mají přírůstek 0,1° na obvodových stupnicích opatřených noniusem.

• počet os: 1
• otáčky (ot/min): 3000
• výkon (kW): 25
• moment (Nm): 1 200
• polohování: ruční
• hmotnost (kg): 200

Hlava frézovací univerzální ručně polohovaná HUR 50 sestává ze tří kompaktně spojených základních částí s možností jejich vzájemného natáčení pro dosažení potřebné obecné polohy pracovního vřetena hlavy. Úhly nastavení jsou odečitatelné s inkrementem 0,1° na obvodových stupnicích vybavených noniem. Pro nastavení částí hlavy do celkem 8 základních poloh (ve svislé dělicí rovině 4x90°, v šikmé dělicí rovině 2x180° - použité jsou ustavovací kolíky).

• počet os: 2
• otáčky (ot/min): 3000
• výkon (kW): 20
• moment (NM): 1000
• polohování: ruční
• hmotnost (kg): 300

Slouží jako příslušenství ke strojům WH 10 a WHN 13. Je vhodný na opracování různě skloněných povrchů rovnoběžných s jednou z hlavních os stroje. Ruční upnutí nástroje i frézovacího přístroje na stroj.

• počet os: 2
• otáčky (ot/min): 600
• výkon (kW): 10
• moment (Nm): 1 000
• polohování: ruční
• hmotnost (kg): 200
